Unsere Sammlung an Allit EuroPlus Kleinteilekoffern ist gut angweachsen, mittlerweile Zählen wir 12 Stück. Bisher lagen sie allerdings aufeinander gestapelt im Regal – natürlich muss man immer an die Kiste ganz unten ran. Das führt zu zirkusreifen Verrenkungen und hat auch schon sichtbare Schleifspuren auf den Koffern hinterlassen.
Das wird sich nun endlich ändern – denn wir haben ein passendes Regal mit Auszügen gebaut. Das hätten wir freilich auch fertig kaufen können, allerdings zu etwas über 200 Euro pro vier Auszügen. Noch vor einiger Zeit lag der günstigste Preis sogar bei über 300 Euro!
Blechbiegeteile

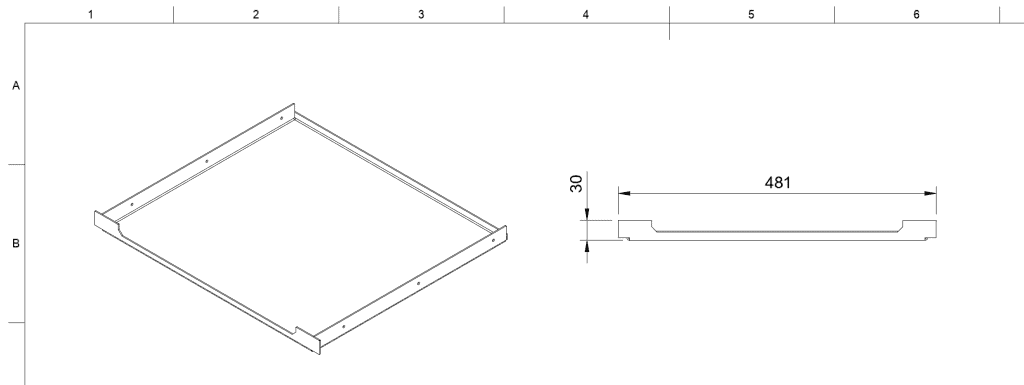

Aus 2mm Alublech haben wir uns bei Laserhub 10 Bleche Laserschneiden und Kanten lassen. Die erste Idee, Aluwinkel zu nehmen und zu vernieten haben wir verworfen… wenn, dann ordentlich.
Im Eifer des Gefechts hatte ich vergessen zwei Positionierungslaschen einzuplanen. Die Auszugschienen sind länger als die Koffer und somit ist im Blechteil nach hinten noch etwas Luft – hier sollten eigentlich kleine Laschen zur Begrenzung hochgebogen werden.
Stattdessen werde ich demnächst noch Schaumstoffteile ausschneiden und einkleben.
Die Lieferung kam pünktlich wie bestellt und war ordentlich verpackt. Im Nachhinein hätte ich die extra-Euro für das vollständige Entgraten noch drauflegen sollen… bei 10 Teilen war ich doch eine Weile beschäftigt.
Struktur
Auch hier wieder eine Planänderung. Zunächst war geplant eine Stahl-Schweißkonstruktion zu bauen, doch aufgrund unterschiedlicher Kofferhöhen ist eine Verstellbarkeit der Schienenhöhen nötig. Also bauen wir aus Aluprofil und befestigen die Schienen mit Nutensteinen. Das macht nebenbei die Montage bzw. Ausrichtung einfacher.
Soweit unspektakulär, drum gibt es von diesem Schritt weder Fotos noch ein CAD Modell. Ich bin großer Fan von T-Matik Verbindern, entsprechend schnell war der Rahmen gebaut.
Zusammenbau

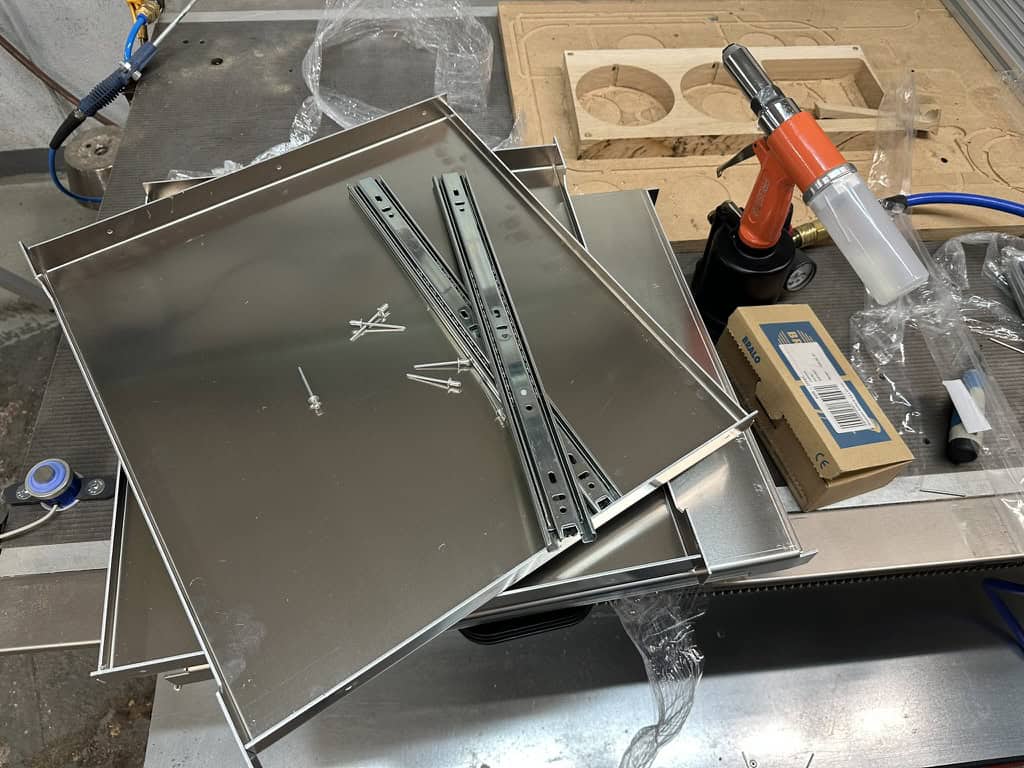

Mit der pneumatischen Nietpistole und 4mm Blindnieten ging die Montage recht zügig. Aufwändiger war da die piddelsarbeit mit den Schrauben und Nutensteinen auf der gegenüberliegenden Seite.
Irgendwie hatte ich die falschen Nutensteine bestellt und anstatt M4 war nur M6 im Haus. Für heute muss das Projekt also ruhen… Dass ich damit wohl nicht alleine bin habe ich bei der „Nachbestellung“ bei Motedis gesehen – kleinere Zubehörsendungen sind Versandkostenfrei 🙂

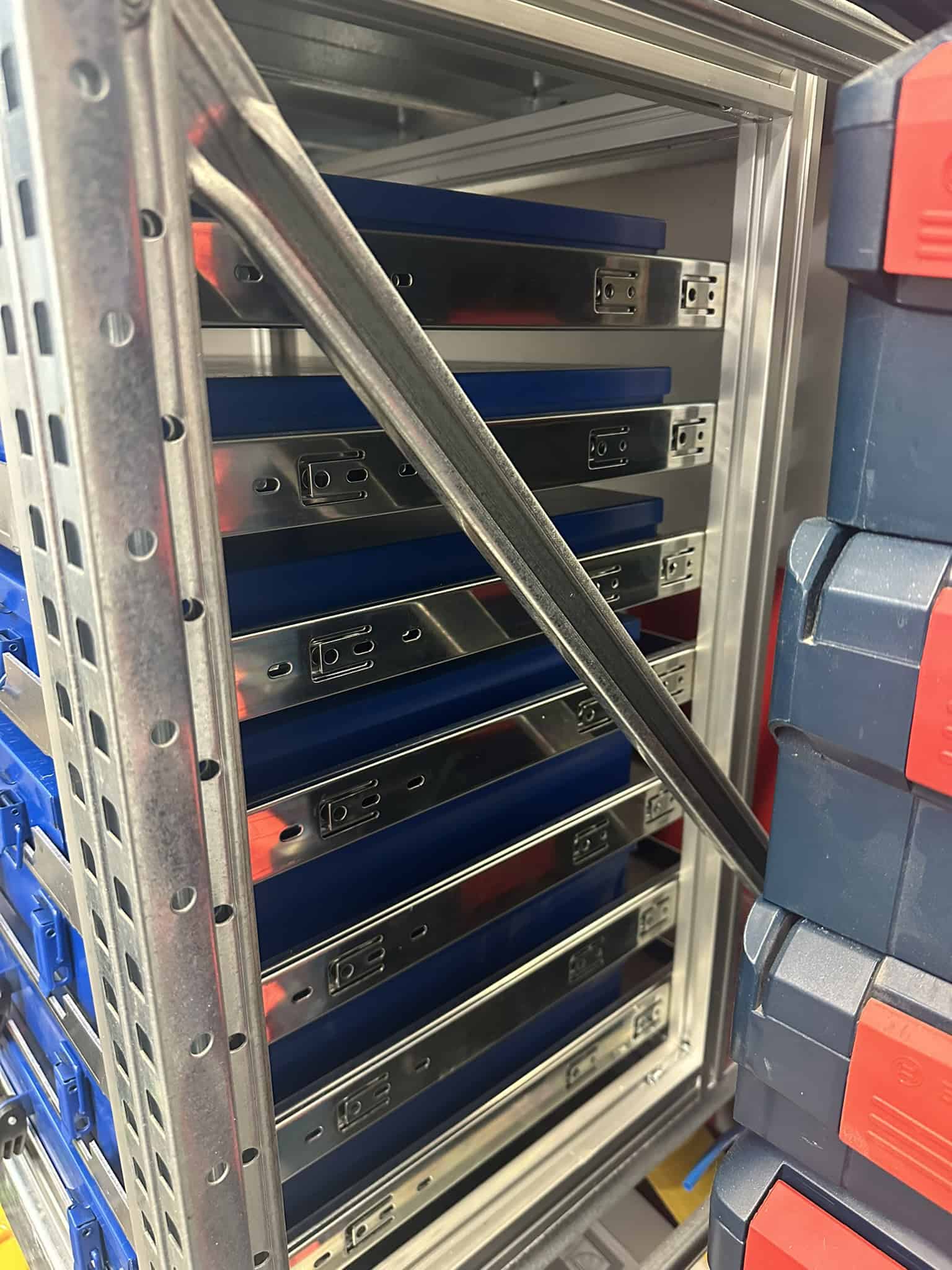

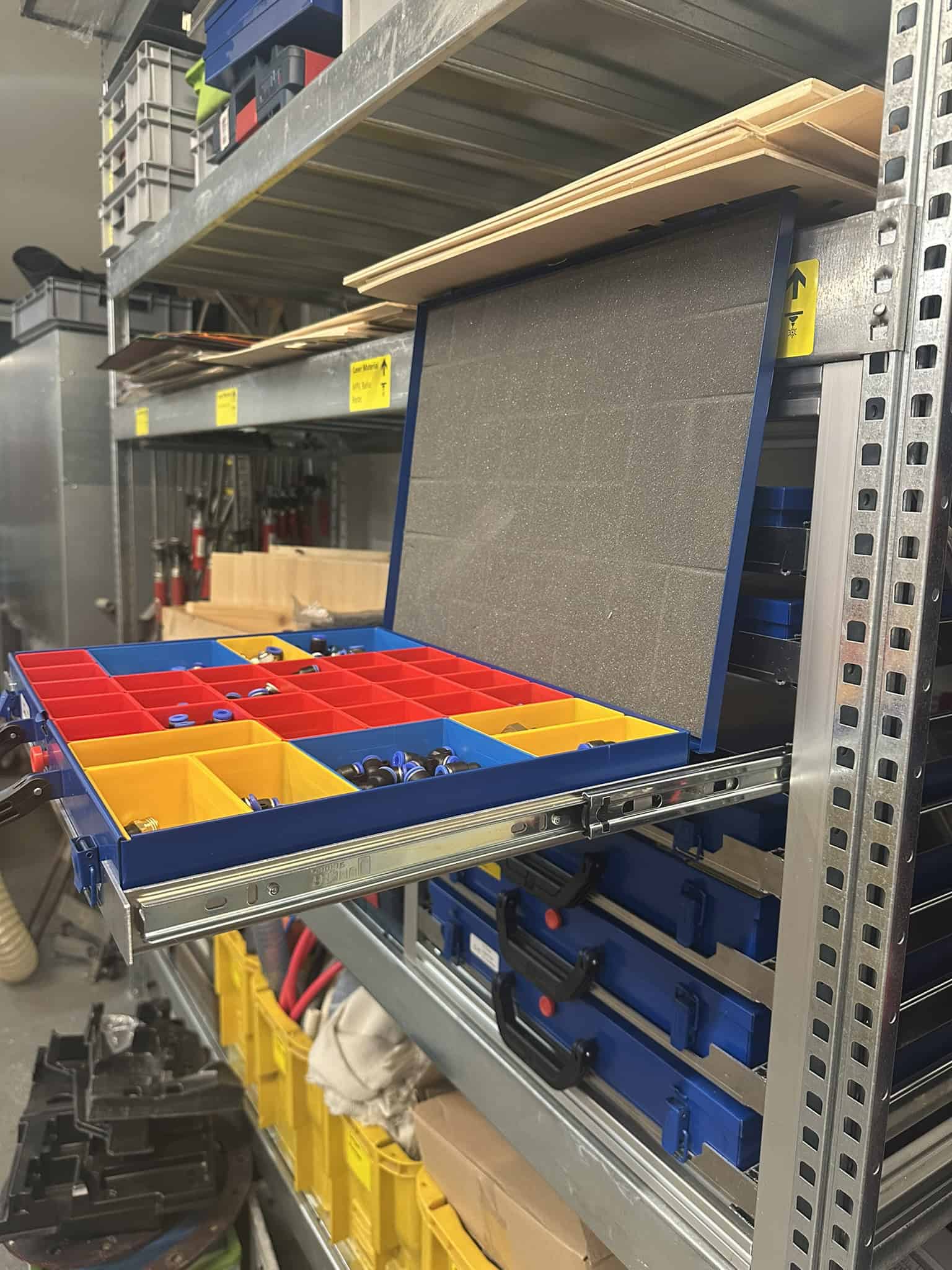

So sieht das Regal nun fertiggestellt aus. Mit ein wenig Platzoptimierung sollte noch eine weitere Schiene in den Rahmen passen.
Aktuell überlege ich ob ich die Einheit nicht noch mal um die gleiche Größe nach links erweitere. Von den 12 Koffern finden maximal 8 Platz… Dann wäre aber auch gleichzeitig wieder Platz für 4 neue Koffer da. Mal schauen 🙂
